當前位置：首頁 > 產品中心 > FSJG玻璃鋼系列管道斜流風機

SJG,FSJG系列管道流風機

一、特性及應用
SJG、FSJG系列管道斜流風機是SWF系列混流風機的派生型產品，兩者的基本原理特點相似。不同之處在于斜流風機采用鼓型風筒，從而改變?nèi)~輪形狀達到斜流，而混流風機是在保持風筒不變徑的前提下，內置之變徑集流器，再主要的還是斜流風機的優化扭曲(亦叫斜流子午加速方法)特殊設計制作，同型號風機的風壓斜流風機較混流風機高，該風機最適用于直管加壓送風和排風。水平、垂直、吊裝等均可，占地小、安裝簡便。

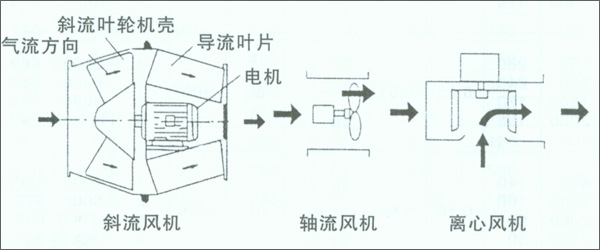

二、基本結構和空氣流動狀態的比較

三、用途
本系列管道斜流風機廣泛應用于工礦企業、賓館、飯店、體育館等高層建筑的地下室及中央空調的配套，最適用于管道加壓、送風和排風之用。
四、工作條件
1、溫度-10℃-40℃之間
2、濕度小于90％
3、灰塵不超過1OOrng／m3
4、三相、380V50Hz電源
五、標定代號說明
SJG：鋼制斜流風機(鼓型)
FSJG：玻璃鋼制斜流風機
SJG—BX：消音型斜流風機
BFSJG：玻璃鋼制防爆斜流風機

SJG鋼制、FSJG玻璃鋼型斜流式風機技術性能參數

機號No	轉速r/min	工況	風量m3/h	靜壓pa	功率kw	殼體噪聲dB(A)	重量kg
2F	1450	1	200	110	0.04	≤58	16
		2	400	91
		3	500	70			12
		4	600	54
2.5F	1450	1	300	180	0.12	≤60	24
		2	450	165
		3	600	150			16
		4	1000	110
3F	1450	1	500	260	0.25	≤61	27
		2	750	240
		3	1500	170			19
		4	2000	130
3.5S	960	1	800	140	0.18	≤59	42
		2	1500	100
		3	2000	80			21
		4	2500	50
3.5F	1450	1	1000	320	0.37	≤61	45
		2	2000	200
		3	3000	190			21
		4	4000	110
4S	960	1	1000	190	0.25	≤60	61
		2	2000	150
		3	3000	11			22
		4	4000	51
4F	1450	1	1500	420	0.75	≤62	67
		2	2500	390
		3	4000	280			34
		4	5000	220
4.5S	960	1	1500	360	0.37	≤61	70
		2	3000	275
		3	4000	150			25
		4	5000	100
4.5F	1450	1	2000	580	1.1	≤68	80
		2	4000	480
		3	6000	350			34
		4	7000	250

機號No	轉速r/min	工況	風量m3/h	靜壓pa	功率kw	殼體噪聲dB(A)	重量kg
5S	960	1	1500	360	0.75	≤63	90
		2	2500	290
		3	4000	240			30
		4	6000	150
5F	1450	1	2000	710	2.2	≤69	110
		2	4000	580
		3	7000	48			41
		4	10000	345
6S	960	1	3000	480	1.5	≤65	150
		2	6000	360
		3	8000	260			37
		4	11000	240
6F	1450	1	4000	1200	5.5	≤75	165
		2	8000	870
		3	15000	690			96
		4	18000	380
7S	960	1	4000	600	3	≤72	215
		2	8000	500
		3	15000	350			54
		4	18000	260
8E	720	1	6000	700	4	≤68	372
		2	10000	585
		3	15000	510			160
		4	25000	210
8S1	960	1	6000	780	5.5	≤71	320
		2	10000	700
		3	15000	600			110
		4	25000	400
8S2	960	1	6000	880	7.5	≤72	360
		2	10000	790
		3	15000	685			150
		4	25000	510

備注：1、F:1450r/min S:960r/min E:720r/min
2、表內重量上格為鋼制重量，下格為玻璃鋼制重量

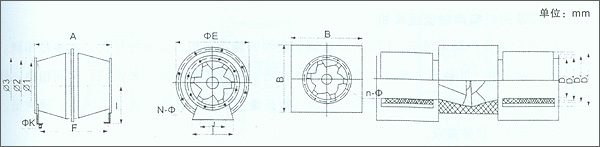

SJG、FSJG型斜流式風機安裝尺寸

機號N0	A	φE	H	φ1	φ2	φ3	F	J	I	N一φ	φE
2ZF	320	347	180	202	240	276	232	110	160	6-8	10.5
2.5ZF	390	417	215	252	290	326	306	150	200	6-8	10.5
3ZF	460	488	250	302	340	376	368	190	240	6-8	10.5
3.5Z(SF)	530	559	285	352	400	436	442	230	280	6-1	10.5
4Z(SF)	610	650	335	42	450	486	506	270	320	8-12	12.5
4.5Z(SF)	680	721	370	452	500	536	580	300	360	8-12	12.5
5Z(SF)	755	792	410	503	555	597	644	380	460	12-12	14.5
6Z(SF)	905	953	195	603	655	697	792	420	500	12-12	14.5
7Z(SF)	1050	196	560	703	755	797	940	500	600	16-12	16.5
8Z(S1S2E)	1190	1237	635	804	855	897	1088	580	700	16-12	16.5

SJG—BX配殼體消聲參數

機號	2			2.5			3			3.5			4
D1	202			252			302			352			402
D2	240			290			340			400			450
D3	276			326			376			436			486
D4	406			456			506			556			606
n-φ	6-8			6-8			6-8			6-1			8-12
B	380			460			580			620			680
A	320			390			460			530			610
L	500	750	1000	500	750	1000	500	750	1000	500	750	1000	500	750	1000

機號	2.5			2.5			3			3.5			4
D1	452			503			603			703			804
D2	500			555			655			755			855
D3	536			597			697			797			897
D4	656			707			807			907			1008
n-φ	8-12			12-12			12-12			16-12			16-12
B	760			880			980			1120			1120
A	680			755			905			1050			1190
L	500	750	1000	500	750	1000	500	750	1000	500	750	1000	500	750	1000
