當前位置：首頁 > 產品中心 > DWT玻璃鋼屋頂風機

本系列風機是我公司最新采用CAD系統軟件，經本系列風機根據使用場合的壓力、風量和噪聲的不同要求，可選用下列三種型式的風機：A: DWT-Ⅰ型軸流式屋頂風機：具有風量大，壓力較離心式風機低的特點，適用于中低壓、大流量的使用場合，根據用戶需要還可以設計成雙向旋轉可逆式，更具有正反工況等效的特點。 B:DWT-ⅡDWT-Ⅲ型離心式屋頂風機，適用于風量較小，壓力較高的場合，其中DWT-3型風機特別適用于要求屋面干凈清潔的場合下使用。本系列風機采用先進的CAD系統軟件，經多目標優化設計開發，其中設計應用的同直徑，不同轉速，不同角度，不同葉型的方法，使其更具有良好的系統適配性，真正實現了節能降噪。風機除傳動部件外，均采用FRP(玻璃鋼)材質制作，表面采用進口膠衣樹脂膜，曲面過渡柔和、美麗大方、實用性強、使用壽命特長。本風機的轉動慣性小，動平衡精度高，動轉平衡。對于抽送、排放易燃、易爆、腐蝕及高溫及體的場合，我公司還可以專門設計防爆、阻燃型風機和采用特有樹脂制成的高溫風機技術可供顧客選擇使用。

DWT-Ⅰ型軸流式屋頂風機

本系列風機在原有軸流式屋頂風機的基礎上，消化吸收國際技術研制開發的新一代產品，機號自3#-24#，。風量自1450-175000m3/h，全壓自62-287Pa，具有效率高重量輕，噪聲低，防腐性能優良等特點

。
    一，主要部件簡介
    1，風筒風機座采用玻璃鋼制作，具有質輕，耐腐蝕等特點，且與建筑物結構設計完美融合。
    2，風帽：采用玻璃鋼制作，外表光潔，曲線優美，上百種顏色任選。
    3，葉片：采用玻璃鋼制作，強度高使用壽命長，穩定性好。
    4，百葉：采用玻璃鋼制作，開合靈活，通風性能良好，開啟無碰撞聲。
    5，防鳥網，安全網：采用金屬網，安全性能好。
    6，電機：采用低噪聲防水電機，運轉性能穩定。

No3-11.2型玻璃鋼軸流式屋頂風機安裝尺寸

尺寸/型號	φA	φD	B	G	C	E	H	M（d）×L
3	φ580	φ300	370	70	510	300	545	M8×250
4	φ650	φ400	470	70	630	340	585	M12×250
5	φ900	φ500	570	70	750	390	715	M12×300
6	φ1000	φ600	670	70	870	440	765	M12×300
7	φ1250	φ700	800	80	1000	480	950	M12×300
8	φ1340	φ800	900	80	1100	480	950	M12×350
9	φ1650	φ9000	1000	80	1250	480	950	M12×350
10	φ1650	φ1000	1100	80	1400	480	1105	M12×350
11.2	φ1800	φ1120	1240	80	1540	480	1105	M16×350

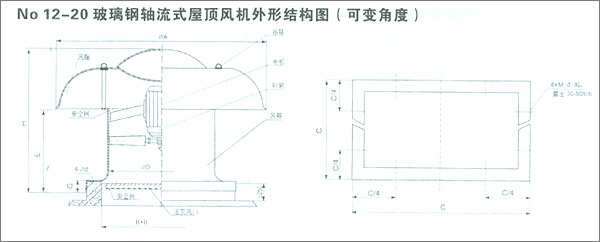

No12-20玻璃鋼軸流式屋頂風機安裝尺寸

尺寸/型號	φA	φD	B	G	C	E	H	M（d）×L
12	φ1860	φ1200	1360	85	1660	500	1125	M16×350
14	φ2500	φ1400	1560	85	1900	600	1350	M16×400
15	φ2500	φ1500	1700	85	2040	600	1350	M18×400
16	φ3000	φ1600	1800	85	2160	600	1460	M18×450
18	φ3000	φ1800	2000	85	2400	600	1460	M18×450
20	φ3100	φ2000	2200	85	2600	600	1460	M20×450

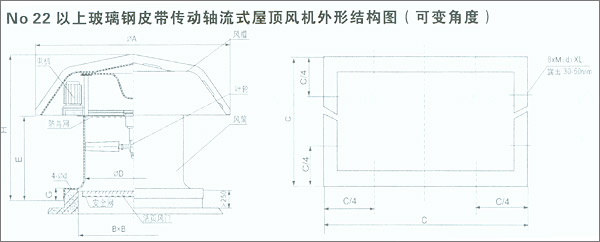

No22以上玻璃鋼皮帶傳動軸流式屋頂風機安裝尺寸

尺寸/型號	φA	φD	B	G	C	E	H	M（d）×L
22	φ4200	φ2200	2400	50	2800	600	1500	M20×450
24	φ4200	φ2400	2600	50	3000	600	1500	M20×450

DWT-Ⅰ型軸流式屋頂風機性能參數（固定角度）

葉輪直徑	風量 m3/n	全壓pa	轉速 r/min	裝機容量kw	噪聲dB(A)	最大重量kg
300	2600-3300	232-181	2580	0.37	≤66	15
300	1450-1650	72-62	1450	0.06	≤52	15
400	5300-7450	250-193	2850	0.75	≤69	28
400	4580-5700	190-176	1450	0.55	≤67	28
500	5600-8000	191-135	1450	0.55	≤68	37
	6400-7000	131-113	960	0.37	≤63
	4100-6000	96-88	720	0.25	≤58
600	13000-15000	267-232	1450	1.5	≤73	57
	9100-11000	193-168	960	1.1	≤67
	7600-8500	136-111	720	0.55	≤62
700	12500-17500	212-165	960	1.5	≤69	85
	9200-12000	177-141	720	0.75	≤63
	7200-9300	102-83	560	0.55	≤59
800	23000-27000	228-175	960	2.2	≤72	124
	16000-20000	167-129	720	1.5	≤66
	12250-15750	121-78	560	0.75	≤63
900	24000-34500	256-202	960	3	≤76	146
	24000-32000	177-126	720	2.2	≤73
	18600-24000	126-102	560	1.1	≤67
1000	39000-50000	317-251	960	5.5	≤81	216
	35000-46000	183-141	720	3	≤76
	20000-28000	133-111	560	1.5	≤69
1120	40400-56900	322-253	960	5.5	≤82	258
	40000-52500	183-138	720	3	≤77
	25000-32000	142-111	560	1.5	≤71

DWT-Ⅰ型軸流式屋頂風機性能參數（可變角度）

葉輪直徑	風量 m3/n	全壓pa	轉速 r/min	裝機容量kw	噪聲dB(A)	最大重量kg
1200	44000-57000	209-196	720	5.5	≤73	279
1200	33000-42000	148-126	560	3	≤67	279
1400	57500-76700	268-250	720	7..5	≤77	357
1400	51500-69000	175-159	480	4	≤69	357
1500	70000-88500	208-195	720	7.5	≤78	386
1500	55800-74750	165-149	480	4	≤70	386
1600	81500-107500	256-235	720	11	≤79	397
1600	42600-61000	167-131	320	4	≤70	397
1800	96450-129300	287-261	720	15	≤80	562
	74300-96250	143-122	480	5.5	≤71
	62500-79150	148-115	320	4	≤66
2000	131000-168700	247-215	480	15	≤78	721
2000	95200-125500	132-118	320	5.5	≤68	721
2200	16500-201600	210-193	480	15	≤79	756
2200	119500-155000	155-135	320	7.5	≤71	756
2400	176500-220800	246-212	480	18.5	≤54	856
	135000-175000	188-148	320	11	≤77
	85000-140000	171-150	220	7.5	≤70
