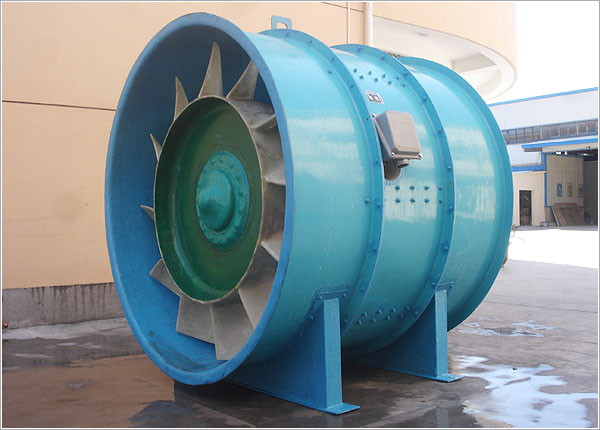

SWF(HLF)高效節能混流式通風機

產品特點
1、效率高、高效區寬：該風機采用先進的CAD系統軟件，并經多目標優化、性能預示設計研制的高科技產品，

應用斜流子午加速方法(亦稱斜流風機)，壓力較同機號軸流風機高，風量較同機號離心風機大，具有效率高，高效區寬等特點。
2、結構緊湊、安裝方便、運行可靠：該風機在相同風量，風壓的情況下，均比軸流式或離心式體積要小，可直接與風管聯接，水平安裝或垂直安裝，操作、使用方便的特點。
3、噪聲低：該風機的外殼經特別設計，可較大的降低氣流噪聲。在單位風量、單位風壓的工況條件下，比A聲級可降低2—3dB(A)，同時在較低轉速的情況下，可獲得較高風機壓力。在工礦企業和高級民用建筑的送排風系統中可替代低壓離心風機或替代高壓軸流風機而不需采用大量消聲措施。
4、適用范圍廣：該系列產品分單速和雙速二種型號，可根據不同的場合，改變風機安裝角度，改變?nèi)~片數和變換轉速達到使用要求。
5、SWF(H LF)可制成玻璃鋼風機，參數不變，也可以制成玻璃鋼屋頂風機，技術參數及外形尺寸詳見屋頂風機。

SWF-Ⅰ型系列高效低噪聲混流式通風機性能參數

型號	氣流進出口直徑	風量(M3/h)	全壓(Pa)	轉速(r/min)	裝機容量(Kw)	A聲級dB(A)	重量(Kg)
2.5	260	2664	358	2900	0.75	≤72	38
		1932	482
		1532	634
		1362	96	1450	0.18	≤64	35
		1020	126
		743	166
3	310	4652	512	2900	2.2	≤73	63
		4018	691
		3212	883
		2312	121	1450	0.25	≤66	42
		2009	184
		1606	236
3.5	360	5745	564	2900	3	≤74	80
		4927	741
		4127	986
		3320	125	1450	0.25	≤68	46
		2876	174
		2130	257
4	410	4302	143	1450	0.37	≤71	52
		3636	175
		3053	212
4.5	450	4552	207	1450	0.55	≤73	62
		4040	216
		3392	265
5	510	7433	220	1450	1.1	≤77	80
		6664	278
		5252	326
6	600	10000	200	1450	1.5	≤79	110
		8900	262
		8121	325
7	700	18800	329	1450	3	≤82	175
		15319	370
		11780	470
8	810	25467	193	960	4	≤82	223
		22424	292
		18636	382
9	900	34206	282	960	5.5	≤86	285
		32056	370
		27174	430
10	1000	44054	288	960	7.5	≤86	325
		40598	329
		36916	371
11	1100	48729	310	960	11	≤86	430
		46099	346
		43572	376
12	1200	64292	429	720	15	≤91	550
		60820	471
		57226	498
13	1300	71565	441	720	15	≤91	580
		67702	482
		63699	508

SWF-Ⅱ型系列高效低噪聲混流式通風機性能參數

型號	氣流進出口直徑	風量(M3/h)	全壓(Pa)	轉速(r/min)	裝機容量(Kw)	A聲級dB(A)	重量(Kg)
6.5	650	15064	282	1450	2.8/2.2	≤80	165
		12255	350
		9425	418
		9941	124	960		≤71
		8088	154
		6220	184
7	700	18800	329	1450	4/3	≤82	185
		15319	370
		11780	470
		12050	124	960		≤73
		10140	162
		7799	206
8	810	41256	560	1450	11/9	≤91	270
		35380	667
		28148	872
		25467	193	960		≤82
		22424	292
		18636	382
8.2	820	46066	539	1450	11/9	≤91	295
		42370	754
		34709	926
		30499	236	960		≤84
		28052	331
		22979	436
9	900	56666	644	1450	17/8	≤92	420
		51590	845
		48044	981
		34206	282	960		≤86
		32056	370
		27174	430
10	1000	66541	704	1450	24/8	≤93	600
		61321	751
		55758	804
		44054	228	960		≤86
		40598	329
		36916	371
11	1100	73601	709	1450	24/8	≤94	630
		68629	789
		63812	843
		48729	310	960		≤86
		46099	346
		43572	370
12	1200	85723	763	960	25/12	≤95	700
		81093	837
		76031	886
		64292	429	720		≤91
		60820	471
		57226	498
13	1300	95420	785	960	30/15	≤95	730
		90270	857
		84933	904
		71565	441	720		≤91
		67702	482
		63699	508

SWF-Ⅲ型系列高效低噪聲混流式通風機性能參數

型號	氣流進出口直徑	風量(M3/h)	全壓(Pa)	轉速(r/min)	裝機容量(Kw)	A聲級dB(A)	重量(Kg)
3	300	4000	560	2850	2.2	≤73	67
		3370	650
		3000	800
4	410	6801	710	2850	4	≤78	101
		6221	880
		5688	950
4.5	450	8731	720	2850	5.5	≤80	111
		8159	840
		7561	960
5	510	13110	750	2850	5.5	≤83	121
		1241O	850
		11342	960
6	600	19230	780	2850	7.5	≤85	156
		18220	850
		1721O	960
7	700	31380	600	1450	11	≤82	272
		29880	810
		27330	980
8	810	37350	800	1450	15	≤91	322
		35380	820
		33210	1000
9	900	46138	780	1450	18.5	≤92	397
		41590	950
		3731O	1000
10	1000	51821	780	1450	18.5	≤93	460
		48152	980
		45032	1000
11	1100	59521	800	1450	22	≤94	544
		56659	980
		53530	1100
12	1200	68358	800	960	22	≤95	635
		65158	980
		62056	1100
13	1300	84386	880	960	30	≤95	736
		80386	990
		76280	1120

說明：表中參數是為空調工程中替代低壓離心風機所用的混流式通風機，
具有比離心機體積小、重量輕、安裝方便等特點。

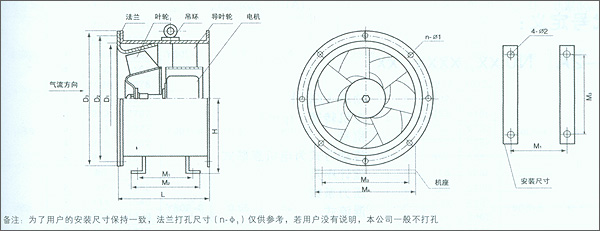

SWF一Ⅱ型混流式通風機外形尺寸單位：mm

型號	D1	D2	D3	M1	M2	M3	M4	L	H	n-Φ1	4-Φ2
7	Φ700	Φ740	Φ780	540	590	500	600	680	425	10-Φ8.5	Φ15
8	Φ810	Φ850	Φ890	580	630	500	600	880	484	12-Φ10.5	Φ15
8.2	Φ820	Φ860	Φ900	580	630	500	600	880	500	12-Φ10.5	Φ15
9	Φ900	Φ950	Φ1000	580	630	600	700	950	534	12-Φ10.5	Φ17
10	Φ1000	Φ1050	Φ1100	680	740	600	700	1020	589	12-Φ10.5	Φ17
11	Φ1100	Φ1160	Φ1210	680	740	980	1050	1020	645	14-Φ12.5	Φ19
12	Φ1200	Φ1260	Φ1310	560	620	1065	1135	1050	700	14-Φ12.5	Φ19
13	Φ1300	Φ1360	Φ1420	580	640	1150	1220	1150	757	16-Φ12.5	Φ21

SWF系列混流式通風機外形尺寸
SWF-Ⅰ型

型號	D1	D2	D3	M1	M2	M3	M4	L	H	n-Φ1	4-Φ2
4	Φ410	Φ450	Φ490	300	350	200	300	450	265	6-Φ8.5	Φ11
4.5	Φ450	Φ490	Φ530	300	350	200	300	450	285	6-Φ8.5	Φ11
5	Φ510	Φ550	Φ590	360	410	300	400	480	314	8-Φ8.5	Φ11
6	Φ600	Φ640	Φ680	380	430	400	500	560	374	10-Φ8.5	Φ11
7	Φ700	Φ740	Φ780	420	470	500	600	600	425	10-Φ8.5	Φ15
8	Φ810	Φ850	Φ890	540	590	500	600	750	484	12-Φ10.5	Φ15
9	Φ900	Φ950	Φ1000	560	620	600	700	800	534	12-Φ10.5	Φ17
10	Φ1000	Φ1050	Φ1100	580	640	600	700	870	589	12-Φ10.5	Φ17
11	Φ1100	Φ1160	Φ1210	580	640	980	1050	870	645	14-Φ12.5	Φ19
12	Φ1200	Φ1260	Φ1310	560	620	1065	1135	950	700	14-Φ12.5	Φ19
13	Φ1300	Φ1360	Φ1420	580	640	1150	1220	980	757	16-Φ12.5	Φ21

SWF-Ⅲ型

型號	D1	D2	D3	M1	M2	M3	M4	L	H	n-Φ1	4-Φ2
3	Φ300	Φ336	Φ366	250	290	200	240	460	203	6-Φ8.5	Φ11
4	Φ410	Φ450	Φ490	380	430	200	300	540	265	6-Φ8.5	Φ11
4.5	Φ450	Φ490	Φ530	380	430	300	400	600	285	6-Φ8.5	Φ11
5	Φ510	Φ550	Φ590	380	430	300	400	600	314	8-Φ8.5	Φ11
6	Φ600	Φ640	Φ680	380	430	400	500	600	374	10-Φ8.5	Φ11
7	Φ700	Φ740	Φ780	540	590	500	600	880	425	10-Φ8.5	Φ15
8	Φ810	Φ850	Φ890	580	640	500	600	880	484	12-Φ10.5	Φ15
8.2	Φ820	Φ860	Φ900	580	640	500	600	880	500	12-Φ10.5	Φ15
9	Φ900	Φ950	Φ1000	580	640	600	700	900	534	12-Φ10.5	Φ17
10	Φ1000	Φ1050	Φ1100	580	640	600	700	900	589	12-Φ10.5	Φ17
11	Φ1100	Φ1160	Φ1210	580	640	980	1050	920	645	14-Φ12.5	Φ19
12	Φ1200	Φ1260	Φ1310	560	630	1065	1135	950	700	14-Φ12.5	Φ19
13	Φ1300	Φ1360	Φ1420	580	650	1150	1220	1050	757	16-Φ12.5	Φ21
